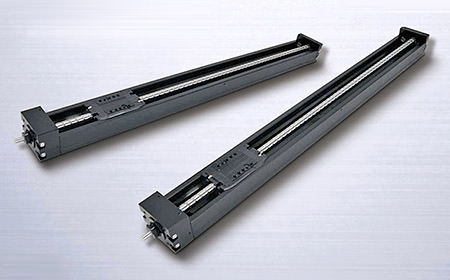

定位承載滑台TCH06
ToughCarrier™定位承載滑台實現最高回轉速度
滾柱傳動
導引部的轉動體採用滾柱傳動。
負荷容量大幅提升的一軸定位承載滑台。
與既有品相比，額定荷重為兩倍以上。
承載剛性
剛性為1.5倍以上(壓縮方向最大三倍)。
在組裝上可和MCH系列互換。
標準滑座規格
| 公稱型號 | 螺桿 導程 mm |
軸徑 mm |
基本動額定負荷(N) | 基本靜額定負荷(N) | 支撐軸承部 極限荷重 (N) |
靜額定力矩(N•m) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺桿部 Ca |
滑軌部 C |
支撐 軸承部 Ca |
螺桿部 Coa |
滑軌部 Co |
水平方向 Rolling MRO |
孔距方向 Pitching MPO |
偏轉方向 Yawing MYO |
|||||
| TCH06-K | 5 | Ø12 | 3760 | 20900 | 45000 | 6600 | 6310 | 45000 | 2700 | 800 | 340 | 340 |
| 10 | 7060 | 35700 | 3780 | |||||||||
| 20 | 4560 | 28300 | 3780 | |||||||||
短滑座規格
| 公稱型號 | 螺桿 導程 mm |
軸徑 mm |
基本動額定負荷(N) | 基本靜額定負荷(N) | 支撐軸承部 極限荷重 (N) |
靜額定力矩(N•m) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺桿部 Ca |
滑軌部 C |
支撐 軸承部 Ca |
螺桿部 Coa |
滑軌部 Co |
水平方向 Rolling MRO |
孔距方向 Pitching MPO |
偏轉方向 Yawing MYO |
|||||
| TCH06-A | 5 | Ø12 | 3760 | 12200 | 26200 | 6600 | 6310 | 22500 | 2700 | 400 | 85 | 85 |
| 10 | 2260 | 20800 | 3780 | |||||||||
基本動額定荷重、基本靜額定荷重之值為一個滑座之數值。
所謂滑軌部的基本動額定荷重為在方向及大小不變動之下，額定疲勞壽命設定在50km時，由滑座上面方向來的荷重。
滑軌部的額定荷重為90%以上能夠承受滾動疲勞，能回轉100萬轉以上不會引起剝離現象。
達到能與滾珠螺桿、支撐座軸承部相當的「行走距離」的壽命的徑向荷重。
滾珠螺桿部的基本動額定荷重為在方向及大小不變動之下，一群滾珠螺桿在相同條件下回轉時，
其中有90%以上能夠承受滾動疲勞，能迴轉100萬轉以上不會引起剝離現象時的荷重。
各部的基本靜定格荷重為轉動體傳送面和轉動體的永久變形總和是鋼珠直徑0.01%時的荷重。
有力矩荷重作用的環境下，使用短滑座規格時，建議使用兩個滑座(雙短滑座規格)。
