NSK高防塵型滑軌V1

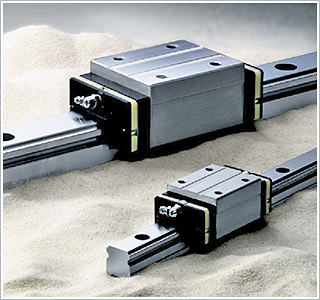

V1高防塵型滑塊

V1高防塵型滑塊

搭載了NSK極致技術的高防塵密封墊。與以往的產品相比較,異物通過量降低到1/10以下,實現了五倍壽命。

高防塵型滑塊特性

木工機械或石墨Graphite加工機等會有粉塵的機械,需要有防止異物侵入的對策。V1高防塵型滑軌,有將防塵性飛躍性的向上提升之設計。採用高防塵密封墊與NSK K1™降低在異物環境下滑座內部的異物入侵,達到高潤滑性能與長壽命化。與以往的產品比較,異物通過量降低到達原有的1/10以下。同時在異物散佈的環境下,壽命提升達到五倍以上,在異物環境下能發揮其優越的能力,是高信賴性的線性滑軌。

高防塵型滑塊式樣

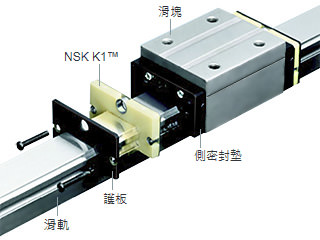

搭載高防塵側密封墊

依採用多段唇狀Lip構造的高防塵側密封墊,防止各種異物的入侵。

潤滑元件NSK K1™標準配備

依照NSK K1™良好的滑潤支援效果,讓防塵性與耐久性更加提升向上。

而且依使用條件,使用環境可以增加NSK K1™的片數。

※在V1系列一個滑座左右兩邊各安裝一片(共兩片)為標準配備。

提高防塵性的安裝孔穴用蓋子

將安裝螺栓孔蓋住不讓螺栓孔部堆積異物,防止滑座內的異物入侵。

※滑軌安裝孔所用的孔蓋,與直線滑軌一起包裝交貨。

表面處理

準備有最適用的低溫鍍鉻與氟化低溫鍍鉻兩種類的直線滑軌。

護板(選購)

非接觸的金屬護板可安裝於側密封墊之外側。

可保護高溫的粉塵或硬的異物等環境下的密封墊。

滑軌背面螺絲孔式樣(選購)

V1高防塵系列通常為安裝螺栓孔(滑軌沉頭孔座)式樣,除此以外也準備有更進一層可提高防塵性的滑軌背面螺絲孔式樣。



高防塵型滑塊形狀

滑塊區分為有牙孔部可組裝的方形型式和有凸緣部可用來組裝的法蘭形型式。

滑塊形式 形狀、安裝方式 形式( 上段 : 額定 / 下段 : 滑塊長度)
高負載形 超高負載形
標準形(標準長度) 長形(加長長度)
AN
BN

方形型式

AN

BN
AL
BL

低形型式

AL

BL
EM
GM

法蘭形型式

EM

GM

為了在長時間下能讓高機能持續發揮,請注意使用溫度範圍最高使用溫度:50°C、瞬間最高使用溫度:80°C
禁止接觸的藥品類己烷Hexane、稀釋劑Thinner等的有脫脂力的有機溶劑、白煤油、防銹油(有白煤油成分的油)中的放置。
