高導程滾珠螺桿是廿十一世紀高速化工具機必備之零組件。高速化切削技術是廿世紀工具機技術的重要突破,在廿十一世紀更將發揚光大。

因而高導程滾珠螺桿在高速化工具機中所扮演的角色更形重要。

高導程滾珠螺桿特性

對高導程滾珠螺桿來說,高剛性、低噪音以及溫升控制是十分重要,
採取以下的對策及設計使達到最佳之特性。

DN
一般情況下PMI的高導程滾珠桿的DN值可達130,000
但在一些特別情況下,例如當螺桿兩端都是固定端時DN值可達140,000、若有此種需求請與本公司連絡。
高速度
PMI的高導程滾珠螺桿提供每分鐘100公尺或更高的移動速率,是可滿足高速切削所需。
高剛性
螺桿和螺帽皆有經過表面硬化處理至一定的硬度及有效深度以維持高剛性及耐用性。
可提供複螺紋(多螺紋)於螺桿上,使承受負載的鋼珠數量增多而提高了剛性與耐久性。
低噪音
特別設計鋼珠迴流裝置,提供鋼珠運轉順暢的環境,也使鋼珠快速運動時,不會損壞迴流管,保證滾珠螺桿的品質。
螺紋上平均且準確的鋼珠節圓直徑(BCD),使得滾珠螺桿獲得穩定一致的預壓扭矩及降低噪音值。

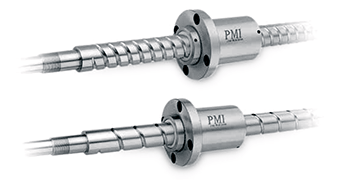

精密級高導程螺帽型式

  • FSWE單螺帽

  • FDWE雙螺帽

  • FSVE單螺帽(外循環管凸出型)

  • FDVE雙螺帽(外循環管凸出型)
