鋼珠保持器型SME線性滑軌，採用滾珠保持器型線性滑軌比起一般標準型線性滑軌，搭配滾珠保持器的專利設計，可使其運行更為穩定順暢，特別適用於講求高速度、高精度的設備需求。

四方向負荷的最佳化設計
透過結構應力分析，最佳化的四列式滾珠45°圓弧接觸角與高剛性斷面設計，除了可以提供徑向及反徑向及橫方向四方向優良的負荷能力，並且可利用預壓調整增加其剛性，更適合各種安裝方式的應用。
具自動調心能力
正面組合(DF組合)的圓弧溝槽設計，使其具有自動調心的能力，即使給予預壓也能夠吸收安裝誤差，並維持平滑穩定、高精度的直線運動。

鋼珠鍊帶型線性滑軌構造

滾珠保持器設計、行走順暢度佳

簡單圓滑的滾珠迴流路徑設計，採用耐衝擊的強化合成樹脂之滾珠循環配件，配合滾珠保持器的設計，防止滾珠與滾珠間的相互磨擦，使滾珠循環進出負荷區與非負荷區時更加平穩，並能保持滾珠在同一直線上運轉，大幅的提高其行走順暢度。

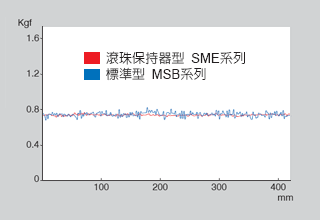

推力值之平穩比較

低噪音、潤滑效果佳

滾珠保持器的設計減少了滾珠間的金屬碰撞，降低整體的運行噪音，並在滾珠與保持器間可有效的保持潤滑油脂，潤滑效果佳，提昇了整體的行走順暢度與使用壽命，可滿足高精度、高可靠度反平滑穩定的直線運動需求。

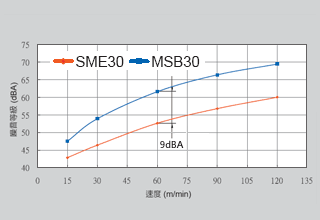

噪音值測試比較



鋼珠鍊帶型滑塊型式

  • SME-EA重負荷型

    除了可從滑塊的上面進行裝配外，同時又適用於工作台無法開安裝螺栓用貫穿孔的狀況下，從滑塊的底面往上進行裝配。

  • SME-EB重負荷型

    與SME-EA型具有相同斷面尺寸，降低滑塊的高度，不改變負荷滾珠數。

  • SME-SA重負荷型

    縮小滑塊的寬度，可從滑塊的上面進行裝配。

  • SME-LEA超重負荷型

    與SME-EA型具有相同斷面尺寸，增加滑塊的長度，並增加負荷滾珠數，提昇整體的負荷能力。

  • SME-LEB超重負荷型

    與SME-EB型具有相同斷面尺寸，增加滑塊的長度，並增加負荷滾珠數，提昇整體的負荷能力。

  • SME-LSA超重負荷型

    與SME-SA型具有相同斷面尺寸，增加滑塊的長度，並增加負荷滾珠數，提昇整體的負荷能力。

  • SME-SB/SME-SV重負荷型

    與SME-SA型具有相同斷面尺寸，降低滑塊的高度，不改變負荷滾珠數。

  • SME-LSB/SME-LSV超重負荷型

    與SME-SB/SME-SV型具有相同斷面尺寸，增加滑塊的長度，並增加負荷滾珠數，提昇整體的負荷能力。
