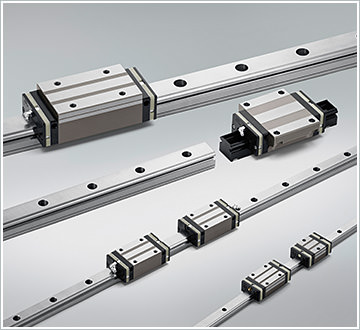

NH/NS高速型滑軌
標準線性滑軌的新系列以具信賴性和實績的LH、LS滑軌為根本,將耐久性大幅度的提升。另外也沿續了可互換品的系列化、潤滑元件NSK K1™,便於各種機械的使用,是嶄新的線性滑軌。
優越的耐久性
與舊有的產品相比有兩倍的超長壽命、長期免保養、並且採用潤滑元件NSK K1™油和樹脂的一體成形所做出來的多孔質樹脂素材,含有多量的潤滑油。藉著與軌道面的側邊做接觸動作之下,可經常提供潔淨的潤滑油給軌道面。將耐久性大幅度的提升。
容易使用的「標準線性滑軌」
備有Random Matching(互換性品),對組裝誤差較能容忍之設計、多樣化的選擇與LH/LS滑軌的組裝尺寸相同。
線性滑軌的組裝高度、組裝寬度尺寸、安裝孔螺絲徑、孔距等,有關組裝的尺寸(組裝品尺寸),NH滑軌的與舊有的LH滑軌相同,NS滑軌的與舊有的LS滑軌相同尺寸,不需要做機械上的設計變更,就可以使用NH、NS滑軌。
滑塊形狀
滑塊區分為有牙孔部可組裝的方形型式和有凸緣部可用來組裝的法蘭形型式。方形型式則另外也有將高度降低的小型化的低形型式。
法蘭形型式的組裝孔則是可以從滑塊上面利用牙孔部來固定,若要從下面安裝的話還有貫通孔可以達到牙孔內徑部的設計,所以是不論從上或下的方向都可以組裝的式樣。滑塊的長度備有高負載形/標準形、超高負載形/長形、中負載形/短形,三個種類。
滑塊形式 | 形狀、安裝方式 | 形式( 上段 : 額定 / 下段 : 滑塊長度) | ||
---|---|---|---|---|
高負載形 | 超高負載形 | 中負載形 | ||
標準形 | 長形 | 短形 | ||
AN BN |
AN |
BN |
||
AL BL CL |
AL |
BL |
CL |
|
EM GM JM |
EM |
GM |
JM |
滑軌製作範圍
型號 | 材質 | 尺寸 (單位:µm) | |||||||
---|---|---|---|---|---|---|---|---|---|
15 | 20 | 25 | 30 | 35 | 45 | 55 | 65 | ||
NH | 特殊高碳鋼 | 2 980 | 3 960 | 3 960 | 4 000 | 4 000 | 3 990 | 3 960 | 3 900 |
不銹鋼 | 1 800 | 3 500 | 3 500 | 3 500 | |||||
NS | 特殊高碳鋼 | 2 920 | 3 960 | 3 960 | 4 000 | 4 000 | |||
不銹鋼 | 1 700 | 3 500 | 3 500 | 3 500 | 3 500 |
表中所示為一支滑軌的最大長度製作範圍。由於精度等級的關係,製作範圍有可能有小於表中之情形。
