MSB 低組裝型線性滑軌

低組裝型線性滑軌

低組裝型線性滑軌

低組裝型MSB線性滑軌採用四列圓弧接觸式及45°接觸角的鋼珠列設計,提供徑向、反徑向及橫方向四方向的相同額定負荷能力,軸向無論於X、Y、Z等軸的各種安裝方式都可以使用,並且可在維持低摩擦阻力情況下均勻的施以預壓,增強四個受力方向的剛性,特別適合高精度與高負荷的運動方式。

專利的潤滑油路設計,能夠均勻的將潤滑油脂個別循環迴路,無注入每論各種安裝方式都可以獲得最佳的潤滑效果,並且提昇整體的行走順暢度與使用壽命,實現高精度、高可靠度及平滑穩定的直線運動需求。

低組裝型特性

高剛性,四方向等負荷設計、行走順暢度佳,低噪音、具自動調心能力、具互換之特性

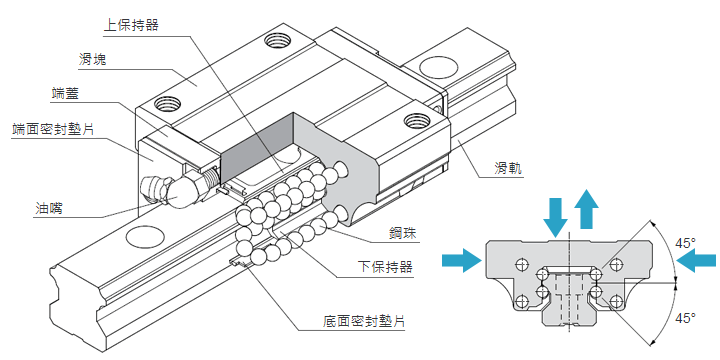

低組裝型構造



低組裝型滑塊型式

  • MSB-TE中負荷型

    除了可從滑塊的上面進行裝配外,同時又適用於工作台無法開安裝螺栓用貫穿孔的狀況下,從滑塊的底面往上進行裝配。

  • MSB-E重負荷型

    重負荷型與MSB-TE型滑塊具有相同的斷面尺寸,增加滑塊的長度,並且增加負荷鋼珠數量,提昇整體的負荷能力。

  • MSB-LE超重負荷型

    超重負荷型與MSB-E型滑塊具有相同的斷面尺寸,增加更長滑塊的長度,及增加負荷鋼珠數量,提昇整體的超重負荷能力。

  • MSB-TS中負荷型

    縮小滑塊的寬度,安裝可從滑塊的上面進行裝配。較短的滑塊長度適用於中負荷型環境裝配。

  • MSB-S重負荷型

    重負荷型與MSB-TS型滑塊具有相同的斷面尺寸,增加滑塊的長度,並且增加負荷鋼珠數量,提昇整體的負荷能力。

  • MSB-LS超重負荷型

    超重負荷型與MSB-S型滑塊具有相同的斷面尺寸,增加更長滑塊的長度,及增加負荷鋼珠數量,提昇整體的超重負荷能力。
