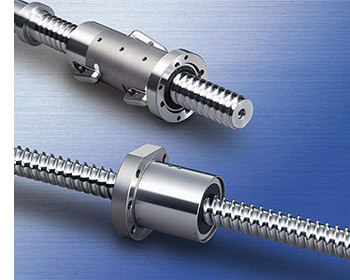

接觸式密封墊、高速高負載A1滾珠螺桿

A1潤滑油脂密封形高速、高負載滾珠螺桿

A1潤滑油脂密封形高速、高負載滾珠螺桿

滾珠螺桿裝配了最佳設計的 A1 密封墊,發揮卓越的潤滑油脂保持性能。

採用接觸式密封墊,使潤滑油脂的保持性能大幅提升,抑制了潤滑油脂的洩漏與飛散,實現使用環境的潔淨化。

潤滑油脂的保持性能大幅向上

因為螺桿軸的專用特殊滾珠溝槽形狀及裝配了潤滑油脂密封形 A1 密封墊,相較於既往非接觸式密封墊,大幅提升了其潤滑油脂保持性能。

抑制潤滑油脂的飛散,實現使用環境的潔淨化

相較於既往裝配非接觸式密封墊品,大幅減少了潤滑油脂飛散量。因此得以簡化滾珠螺桿護套的設計,實現乾淨且環保的設計。

低發熱、低扭力

採用 A1 密封墊裝配品的扭力增加為約只有 30~50N・cm 左右(軸徑80mm時),對於驅動扭力的影響極少。密封墊部發熱的溫度上昇,與於既往非接觸式密封墊裝配品相比,在實際使用程度上抑制在2~3°C左右。

潤滑油脂的保持性能大幅向上

因為螺桿軸的專用特殊滾珠溝槽形狀及裝配了潤滑油脂密封形A1密封墊,相較於既往非接觸式密封墊,大幅提升了其潤滑油脂保持性能。

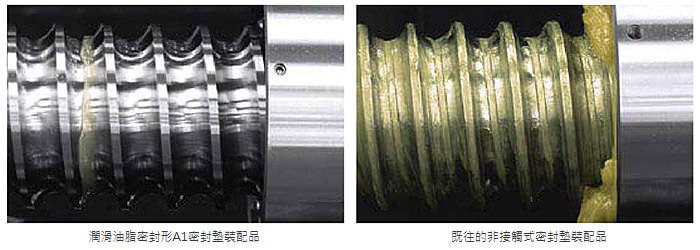

初期循環時的潤滑油脂洩漏的情形

試料 HTF-ASRC6316-10.5 封入潤滑劑 YS2 潤滑油脂〔混和稠度300

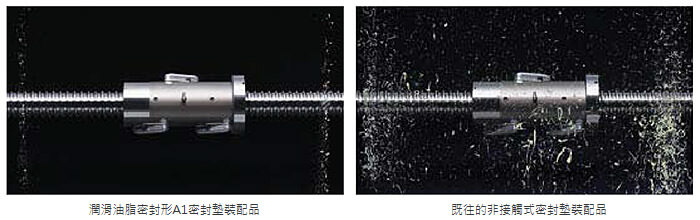

抑制潤滑油脂的飛散,實現使用環境的潔淨化

相較於既往裝配非接觸式密封墊品,大幅減少了潤滑油脂飛散量。因此得以簡化滾珠螺桿護套的設計,實現乾淨且環保的設計。
