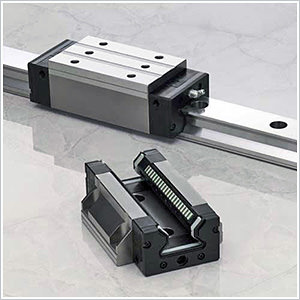

RA滾柱型線性滑軌
運用NSK先進的解析技術,所開發出來的滾柱型滑軌,實現了令人驚訝的超高負載能力以及超高剛性。可說是為了工作機械誕生的新世代滾柱滑軌。
超高負荷容量
達成超越世界最高等級的超高負荷容量,以及他社製品比不上的超長壽命。
自動保養
藉由NSK K1™的裝配,得以實現長期的自動保養。
高防塵設計
標準零件的高防塵油封能確實阻止異物的侵入,長期維持初期的性能。
超高剛性
在超高剛性之下,得以達成高精度加工。
超高運動精度
大幅降低了滾柱的通過震動。對於提高加工面品質相當有效果。
高動作性
由於裝配有保持器,得以達成滑順的動作性。實現了安定的追從性。
最佳設計
集結了NSK長年累積的解析技術和摩擦控制技術,對滾柱型滑軌實施了全面性而且詳細的性能模擬實驗。
甚至連零件的細部尺寸及形狀,均徹底進行了最佳化的設計。
四方向等負載的平衡性設計 | 滑塊變形狀態的解析例 | 組裝保持片使動作平滑順暢 | 滾柱接觸面壓分布的解析例 |
---|---|---|---|
超高負荷容量
透過充分運用解析技術進行合理的配置,在原有的標準斷面尺寸內儘可能配置直徑最大及長度最長的滾柱,從而超越他牌的高負荷滾柱型滑軌(在同一尺寸之下互相比較),實現了世界最高水準的超高負荷容量。實現超長壽命的同時,針對耐衝擊負載的承受力也是毫無問題的。

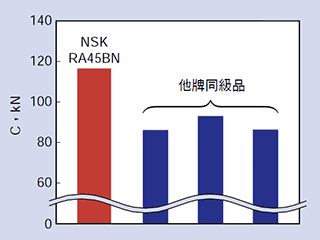

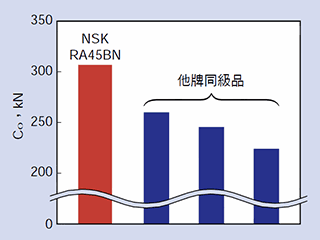

基本動額定負載的比較 | 基本静額定負載的比較 |
---|---|
超高剛性
充分運用先進的解析技術,就連滑塊及滑軌的細節部分形狀,也都徹底追求最佳化設計,因而實現比他牌滾柱型滑軌更優越的超高剛性。

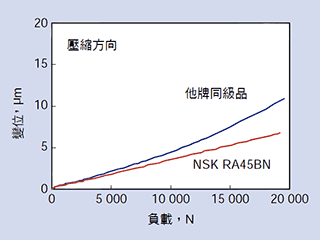

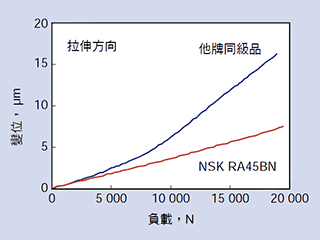

壓縮方向、剛性的實測例 | 拉伸方向、剛性的實測例 |
---|---|
滑塊形狀
滑塊分為以牙孔直接組裝的方形,以及附有組裝用凸緣的法蘭形兩種。
方形滑塊也備有高度較低,可節省空間之低形滑塊。
法蘭形的滑塊,可選擇由上或下兩個方向進行安裝,由滑塊上面往下安裝使用螺牙孔,而由下往上安裝可將螺牙孔當作通孔來使用,
或是由上下皆可以安裝的式樣。滑塊長度區分有標準長之高荷重形以及加長型之超高荷重形兩種。
滑塊形式 | 形狀、安裝方式 | 形式( 上段 : 額定 / 下段 : 滑塊長度) | |
---|---|---|---|
高負載形 | 超高負載形 | ||
標準形(標準長度) | 長形(加長長度) | ||
AN BN |
方形型式 |
AN |
BN |
AL BL |
低形型式 |
AL |
BL |
EM GM |
法蘭形型式 |
EM |
GM |
可互換系列RA25、RA30、RA35、RA45、RA55、RA65
滑軌和滑塊可以自由互換組合
精度互換 : 在任意的滑軌跟滑塊的組合之下,也能保證組裝尺寸精度能達到高級(P6)的精度。
預壓互換 : 在任意的滑軌跟滑塊的組合之下,也能保證有適當的預壓(Z3)以確保剛性。
可互換性(Random Matching)滑軌及滑塊可以自由互換組合。
滾柱型RA線性滑軌微預壓品
滾柱型RA線性滑軌的微預壓品新登場。可對應液晶製造設備或搬送裝置更長壽命化的需求。而且由於是微預壓品所以安裝作業較容易。
提升調心性
比中預壓品之安裝容許誤差值較大,為較易安裝的滾柱式滑軌。(二軸的平行度誤差容許值1.5倍,二軸的高度誤差容許值2倍)
因為對預壓做最佳化而有長壽命化
因為選擇了適合於用途的預壓,所以得到比中預壓品較長的壽命。(計算壽命比:約28倍。RA35BL、外部荷重1400N/滑塊之時)
平滑順暢的動作性
實現了平均且安定的動作性。
豐富的種類
含滑塊形式全部有34個種類樣式,能對應較寬廣的用途。
