MSC MSD 微小型線性滑軌

MSC 微小型線性滑軌、MSD 寬幅型線性滑軌

微小型線性滑軌

微小型MSC/MSD線性滑軌採用兩列圓弧接觸式及45°接觸角的鋼珠列設計,提供徑向、反徑向及橫方向四方向的相同額定負荷能力,軸向無論於X、Y、Z等軸的各種安裝方式都可以使用。

超小型化與低摩擦阻力的設計,適合小型化設備使用。配合潤滑油路設計,能夠均勻的將潤滑油脂注入每個循環迴路,各種軸向安裝方式都可以獲得最佳的潤滑效果,並且提昇整體的行走順暢度與使用壽命,實現高精度、高可靠度及平滑穩定的直線運動需求。

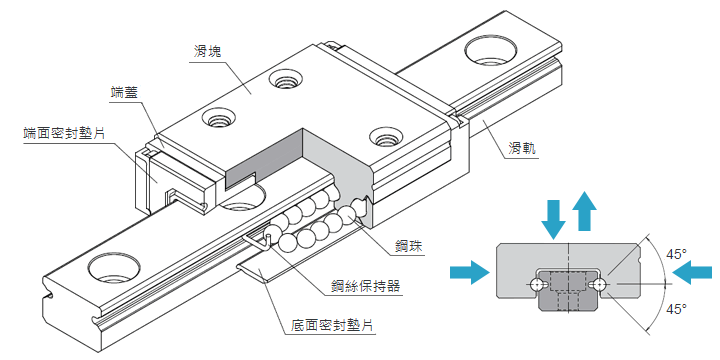

微小型線性滑軌構造

四方向等負荷設計
採用兩列歌德圓弧接觸式及45°接觸角的鋼珠列設計,提供徑向、反徑向及橫方向四方向的相同額定負荷能力,適合各種安裝方式的應用。
行走順暢度佳,低噪音
簡單圓滑的鋼珠迴流路徑設計,並採用耐衝擊的強化合成樹脂之鋼珠循環配件,運轉順暢度佳,噪音度低。
超小型設計
超小型化設計提供小型化設備於有限空間內的最佳選擇。
鋼珠保持器設計
具有鋼珠保持器設計,可有效防止鋼珠不當脫落。
具互換之特性
在嚴密的製造精度管控下,尺寸能夠維持在穩定的公差內,所以對於互換型線性滑軌,組裝時可將滑塊任意配裝在同型號的滑軌上,
並且保持其相同的順暢度、預壓及精度,組裝與維修最容易。

微小型滑塊適合IC/LSI製造裝置、硬碟驅動器、OA機器的滑座、晶圓搬送裝置、檢查裝置、醫療機器。



微小型滑塊型式

  • MSC微小標準型

  • MSD微小寬幅型
