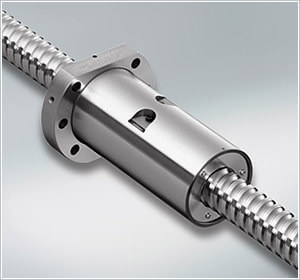

HMD高速機床專用滾珠螺桿
高速工具機用HMD滾珠螺桿,將頗受好評的HMC滾珠螺桿,加以改款提升。
採用新型的循環方式,大幅度提高了速度並降低了噪音。
高速
與本公司以往的產品相比較之下,容許回轉數(DN值)
從13.5萬大幅提升到16萬。
靜音
採用新型循環方式,與本公司以往的產品相比較,
噪音值降低了5dB以上。
接觸式油封為標準配備。
精度等級、間隙
JIS規格備有C3、C5級以及軸向間隙0(偏移預壓)之產品。
螺帽組裝方式
螺帽外徑和以往的HMC滾珠螺桿(高速工作機械用)相同。
最大傳送速度
由於採用了新的循環方式,大幅度的提升了容許回轉數(DN值)由以往的HMC滾珠螺桿13.5萬提高至16萬。
最大傳送速度120m/min(在使用EM4030-6E之時)。
軸徑 | 傳送速度 m/min | ||
---|---|---|---|
20 | 25 | 30 | |
40 | 80 | 100 | 120 |
45 | 71 | 88 | - |
50 | 64 | 80 | 96 |
