耐環境型PNZ超大扭矩馬達
經由日本的TUV Rheinland公司證明符合於IEC規格IP65M及IP66M
應用於需要針對暴露於油或水等液體或粉塵、粉體的製造現場也適用、適合防塵、防水保護IP66M等級的超大扭矩伺服馬達,暴露於油或水等液體或粉塵、粉體的製造也適用。最薄、最小型的防塵、防水型DD馬達,在有防水的直接驅動馬達當中是最薄的,體積對扭矩比中是最小型的外形。
耐環境型最大輸出扭矩40N.m~175N.m,262萬分割的回轉角度檢出器解析,反覆定位精度為±2秒。
符合於歐洲RoHS指令,對環境及節省資源有所貢獻
可以取代機械式分度盤,不需要作廢油處理及裝置全體也能小型化。
適用於汽車部品製造裝置、食品加工機械、醫療、醫藥製造裝置等減少環境負荷、改善工廠環境整體設計、提升信賴性。

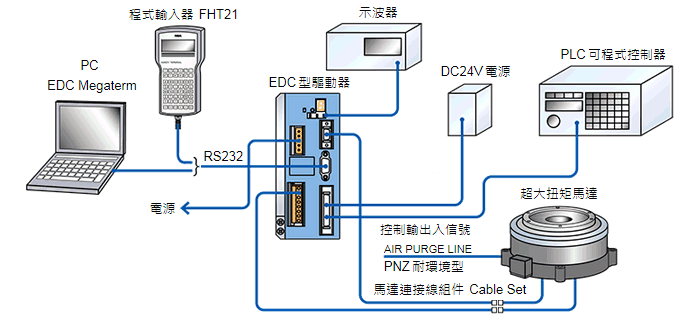

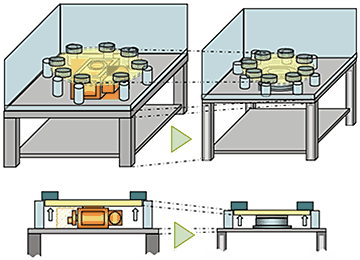

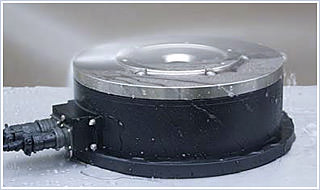

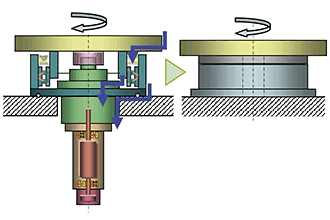

現有機構更換為PNZ扭矩馬達範例
機械式定位機構 | 耐環境型超大扭矩馬達 | 減速機+伺服馬達 在客戶端進行防水處理 |
耐環境型超大扭矩馬達 |
---|---|---|---|
工件上會有水、油時之用途、由於傳動機構本體較大,及架台及桌面皆須加大有廢油需要處理的環境,運轉時有噪音。 耐環境型超大扭矩馬達省空間、裝置輕量化生產性提升。 |
無法完全防止滲透,傳動機構大,設置架台下無法使用。 耐環境型超大扭矩馬達有防水信賴性,桌面不須開孔,因為是世界最薄,可以直接更換使用。 |
PNZ型馬達規格
性能項目 | 單位 | 扭矩馬達公稱型號 | ||
---|---|---|---|---|
M-PNZ3040 | M-PNZ4130 | M-PNZ4175 | ||
最大輸出扭矩 | N・m | 40 | 130 | 175 |
額定輸出扭矩(等價) | N・m | 15 | 45 | 60 |
額定輸出扭矩(連續) | N・m | 5 | 30 | 45 |
最高回轉速度 | S-1 | 3 | ||
額定回轉速度(連續) | S-1 | 1 | ||
回轉位置檢出器解析能 | 分割/回轉 | 2,621,440 | ||
絶對位置定位精度 | 秒 | 互換 90 (環境溫度 25 ±5°C 時) | ||
反覆位置定位精度 | 秒 | ±2 | ||
容許軸向荷重 | N | 4500 | 9500 | |
容許力矩荷重 | N・m | 80 | 160 | 200 |
轉子慣性力矩 | kg・m² | 0.028 | 0.12 | 0.13 |
推薦負荷慣性力矩 | kg・m² | 0.11~0.77 | 0.57~3.99 | 0.65~4.55 |
重量 | kg | 21 | 42 | 48 |
環境條件 | 動作溫度0~40°C、屋內使用、無腐蝕性氣體 | |||
保護等級 | IP65M, IP66M ( IEC/EN 60529, IEC/EN 60034-5 ) |
